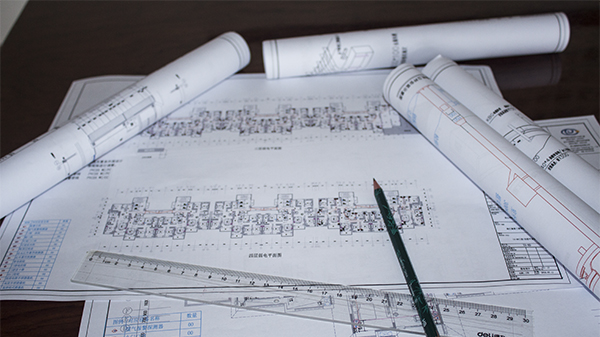

一個優秀的智能化工程，應該是從規范設計開始的。今天同心智能 就和大家說一說智能化工程設計時，圖紙的具體實施流程。

1. 智能化工程項目設計開始前，接收甲供圖，確認應用的是哪一版圖紙（許多項目中有圖紙變更回復的版本，應該已最新日期為準）。

2. 收到的甲方提供的智能化工程圖紙時，以建筑圖為準進行整理，同時要查看電氣、綠化和市政的圖紙，注意內容：強電，弱電橋架布置，出管位置；室外的市政管道敷設線路；綠化分布（盡量套用原有管線位置！！）。

3. 整理智能化工程圖紙過程中避免將各樓棟圖紙合并到一張圖上避免“竄塊”（“竄塊”是指不同2張圖，圖塊不同但是名稱相同導致復制后圖形變化），整理后得圖紙需保留房間名稱，樓梯上下方向，弱電井等文字信息，同時留意層高，層數，房間名稱布局，出入口等。對于室外圖，需要注意戶數，圖例，南北等，若甲供圖中有圖例說明也需保留。

4. 開始做智能化工程設計圖紙工作時，確認需要設計的系統，若招標公告中有額外要求系統也需考慮在內。一般布點順序，從室外到地庫，最后是戶內，因為從戶外到戶內可以清楚管道走向，布點設計參考相關規范實行。

5. 完成智能化工程圖紙方案布點后對初次審核，進行相關修改。

6. 完畢后圖紙進行設備分區（主要是監控設備分區），并制作設備數量統計表，統計表需體現項目所用到的主要設備，目的是為后續制作清單及繪制系統圖做準備。

7. 繪制系統圖，系統圖繪制需注意數量需嚴格對應統計表，繪制需直觀表現出系統構成，使人能夠一目了然。機房布置圖也需包含在內

8. 說明中要寫出本智能化工程項目的工程概況、設計依據、設計范圍（當某一個系統本公司不參與設計時，應當注明有其他單位設計完成）、設計的各個系統的組成和原理、設備安裝的條件，注意千萬不要說明拿來就用，要根據每個智能化工程項目的特點進行修改。

9. 每一張圖紙只要出過圖，那圖紙編號就要升版一次并注明日期，在繪制目錄時，需要寫上與圖紙相對應的版本編號及日期。

10. 當每一次需要修改（指的是甲方和評審專家的要求及意見），需在圖紙旁邊做好記錄，以便日后查看圖紙。
